El proceso de electroplatación es una operación industrial crítica utilizada para depositar una capa delgada de metal en un sustrato, mejorando su apariencia, resistencia a la corrosión y resistencia al desgaste. Durante la electroplatación, se genera una cantidad significativa de calor, lo que puede afectar la calidad del enchapado y la vida útil de la máquina de electroplacas. Por lo tanto, el enfriamiento efectivo es esencial para mantener condiciones de funcionamiento óptimas. Como proveedor de tuberías de enfriamiento para máquinas de electroplatación, entiendo la importancia de seleccionar el diámetro de la tubería de enfriamiento correcto para garantizar una transferencia de calor eficiente y un rendimiento del sistema.
Factores que afectan el diámetro óptimo de una tubería de enfriamiento
El diámetro óptimo de una tubería de enfriamiento para una máquina de electroplacas depende de varios factores, incluida la carga de calor, la velocidad de flujo, las propiedades de refrigerante y el diseño del sistema de electroplation. Echemos un vistazo más de cerca a cada uno de estos factores:
Carga de calor
La carga de calor es la cantidad de calor que debe retirarse del proceso de electro Explatación. Está determinado por el consumo de energía de la máquina de electroplatación, el área de superficie de la pieza de trabajo y la densidad de corriente de placas. Una carga de calor más alta requiere un diámetro de tubería de enfriamiento más grande para garantizar suficiente flujo de refrigerante y transferencia de calor.
Caudal
La velocidad de flujo del refrigerante a través de la tubería de enfriamiento es otro factor crítico. Está determinado por la capacidad de la bomba, la caída de presión a través del sistema de enfriamiento y la resistencia de la tubería de enfriamiento. Un caudal más alto generalmente resulta en una mejor transferencia de calor, pero también aumenta la caída de presión y el consumo de energía. Por lo tanto, el caudal debe optimizarse para equilibrar la eficiencia de la transferencia de calor y el consumo de energía.
Propiedades de refrigerante
Las propiedades del refrigerante, como su conductividad térmica, capacidad de calor específica y viscosidad, también afectan el rendimiento de la transferencia de calor de la tubería de enfriamiento. Los refrigerantes con mayor conductividad térmica y capacidad de calor específica pueden transferir el calor de manera más eficiente, mientras que los refrigerantes con menor viscosidad requieren menos energía para bombear. Los refrigerantes de uso común para máquinas de electroplatación incluyen agua, mezclas de agua de glicol y fluidos de enfriamiento especializados.
Diseño del sistema de electroplacas
El diseño del sistema de electroplatación, incluido el diseño de las tuberías de enfriamiento, la ubicación de los intercambiadores de calor y el tipo de método de enfriamiento (p. Ej., Enfriamiento directo o enfriamiento indirecto), también influye en el diámetro óptimo de la tubería de enfriamiento. Un sistema de electroplatación bien diseñado puede minimizar la caída de presión y garantizar una distribución uniforme del refrigerante, lo que resulta en una transferencia de calor más eficiente.
Calcular el diámetro óptimo de una tubería de enfriamiento
Para calcular el diámetro óptimo de un tubo de enfriamiento para una máquina de electroplation, podemos usar los siguientes pasos:
Paso 1: Determine la carga de calor
El primer paso es determinar la carga de calor del proceso de electroplatación. Esto se puede calcular utilizando la siguiente fórmula:
[Q = P \ Times \ Eta]
donde (q) es la carga de calor (en vatios), (p) es el consumo de energía de la máquina de electroplatación (en vatios) y ((\ eta) es la eficiencia del proceso de electroplatación (generalmente entre 0.8 y 0.9).
Paso 2: Determinar la velocidad de flujo
El siguiente paso es determinar la velocidad de flujo del refrigerante requerido para eliminar la carga de calor. Esto se puede calcular utilizando la siguiente fórmula:
[m = \ frac {q} {c_p \ times \ delta t}]
donde (m) es la tasa de flujo de masa del refrigerante (en kg/s), (c_p) es la capacidad de calor específica del refrigerante (en j/kg · k) y (\ delta t) es la diferencia de temperatura entre la entrada y la salida de la tubería de enfriamiento (en k).
El caudal volumétrico (v) (en m³/s) se puede calcular dividiendo la tasa de flujo de masa por la densidad (\ rho) del refrigerante:
[V = \ frac {m} {\ rho}]
Paso 3: Determine el diámetro de la tubería
Una vez que se determina el caudal, podemos usar la ecuación de Darcy-Weisbach para calcular la caída de presión a través del tubo de enfriamiento y seleccionar el diámetro de la tubería apropiado. La ecuación de Darcy-Weisbach viene dada por:
[\ Delta p = f \ times \ frac {l} {d} \ times \ frac {\ rho v^2} {2}]
donde (\ delta p) es la caída de presión (en PA), (f) es el factor de fricción, (l) es la longitud de la tubería de enfriamiento (en M), (d) el diámetro de la tubería de enfriamiento (en M), (\ rho) es la densidad del refrigerante (en kg/m³) y (v) la velocidad del refrigerante (en m/s).
El factor de fricción (F) depende del número de Reynolds (RE) y de la rugosidad relativa de la superficie de la tubería. El número de Reynolds se calcula como:
[Re = \ frac {\ rho vd} {\ mu}]
donde (\ mu) es la viscosidad dinámica del refrigerante (en pa · s).
Para el flujo turbulento ((RE> 4000)), el factor de fricción se puede estimar utilizando la ecuación de Colebrook:
[\ frac {1} {\ sqrt {f}} = -2.0 \ log \ left (\ frac {\ epsilon / d} {3.7} + \ frac {2.51} {re \ sqrt {f}} \ right)]]
donde (\ epsilon) es la rugosidad absoluta de la superficie de la tubería (en M).
Al resolver iterativamente la ecuación de Darcy-Weisbach y la ecuación de Colebrook, podemos encontrar el diámetro de la tubería que resulta en una caída de presión y una velocidad de flujo aceptable.
Importancia del diámetro de la tubería de enfriamiento correcto
Seleccionar el diámetro de la tubería de enfriamiento derecho es crucial para el funcionamiento eficiente de una máquina de electroplacas. Un diámetro de la tubería que es demasiado pequeño puede provocar gotas de alta presión, caudales reducidos y una transferencia de calor deficiente, lo que lleva al sobrecalentamiento de la solución de electroplatación y los componentes de la máquina. Por otro lado, un diámetro de la tubería que es demasiado grande puede aumentar el costo del sistema de enfriamiento y dar como resultado un uso ineficiente del refrigerante.
Además de la eficiencia de transferencia de calor, el diámetro de la tubería de enfriamiento derecho también afecta la confiabilidad y la vida útil de la máquina de electroplation. El enfriamiento adecuado ayuda a mantener la estabilidad del proceso de electroplatación, reducir el riesgo de estrés térmico y daños mecánicos a los componentes de la máquina y extender la vida útil del baño de electroplation y los electrodos.
Consumibles relacionados para el proceso de electro Explatación

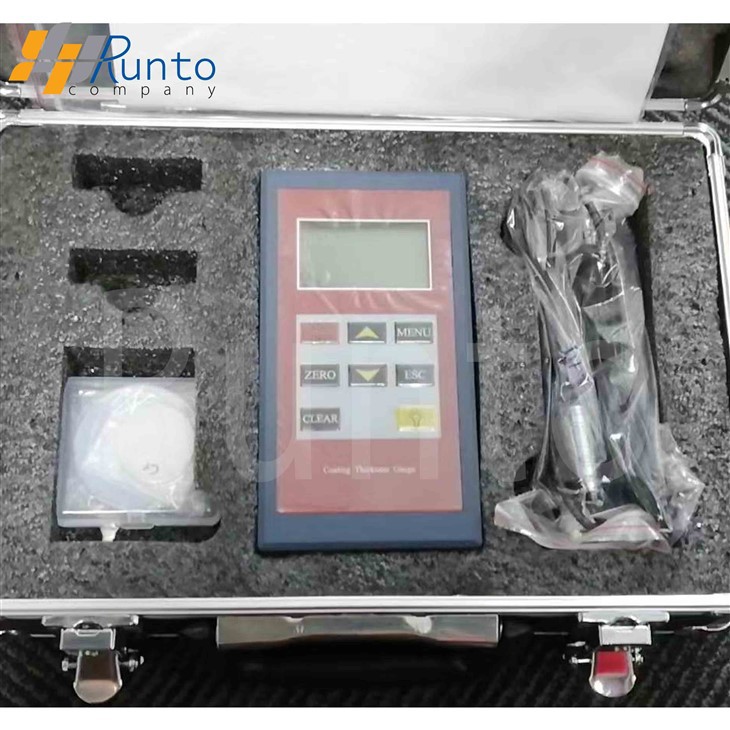

Además de las tuberías de enfriamiento, hay varios otros consumibles que son esenciales para el proceso de electro Explicación. Por ejemplo,Piedra de molienda de cobre para una máquina de molienda Gravurese utiliza para mantener la calidad de la superficie de los cilindros de gravedad, asegurando la transferencia de tinta constante e impresión de alta calidad.Probador de espesor del cilindro de rotogravenciase usa para medir el grosor de los cilindros graves, ayudando a garantizar el grosor de recubrimiento y el control de calidad adecuado.Aditivo para la máquina de recubrimiento de cobrese usa para mejorar el rendimiento del proceso de revestimiento de cobre, como mejorar el brillo, la suavidad y la adhesión de la capa de recubrimiento.
Conclusión
En conclusión, el diámetro óptimo de una tubería de enfriamiento para una máquina de electroplastia depende de varios factores, incluida la carga de calor, la velocidad de flujo, las propiedades de refrigerante y el diseño del sistema de electroplatación. Al considerar cuidadosamente estos factores y usar los métodos de cálculo apropiados, podemos seleccionar el diámetro de la tubería de enfriamiento correcto para garantizar una transferencia de calor eficiente, operación confiable y una larga vida útil de la máquina de electro Explatación.
Como proveedor de tuberías de enfriamiento para las máquinas de electroplatación, tenemos una amplia experiencia y experiencia en proporcionar soluciones de enfriamiento de alta calidad. Nuestras tuberías de enfriamiento están hechas de materiales de alta calidad, con excelente resistencia a la corrosión y conductividad térmica. También ofrecemos soluciones personalizadas para satisfacer las necesidades específicas de nuestros clientes.
Si está buscando un proveedor confiable de tuberías de enfriamiento para su máquina de electroplation, o si tiene alguna pregunta sobre el diámetro óptimo de una tubería de enfriamiento, no dude en contactarnos. Estamos comprometidos a brindarle los mejores productos y servicios para ayudarlo a lograr un rendimiento de electroplatación óptimo.
Referencias
- Incropera, FP y DeWitt, DP (2002). Fundamentos de transferencia de calor y masa. John Wiley & Sons.
- Holman, JP (2002). Transferencia de calor. McGraw-Hill.
- Perry, RH y Green, DW (1997). Manual de ingenieros químicos de Perry. McGraw-Hill.
